8-09、9-12型离心风机
产品简述
1、用途：8-09， 9-12型化铁炉专用高压离心风机，适合于1 L/h、 2L/h、3L/h，7L/h熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉锻冶炉的鼓风用，也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输进介质的温度不超过80℃，介质中所含的尘土及硬质细颗粒不大于150mg/m3。
2、形式：8-09风机为单吸入，机号有No.6.8A、 7.1 D、 8D、 8.5D、 9D共五种。
9-12风机为单吸入，机号有No6.8A、7.1 A、7.7A、 8D、9D共五个机号。
8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视，如叶轮按顺时针方向旋转，称顺时针旋转风机，以“顺”表示，按逆时针方向旋转，称逆时针旋转风机，以“逆”表示。
风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机均可制成0°、 90°、180°三种角度。
3、结构特点：8-09、9-12风机由叶轮、机壳、进风口、转动组、密封件、机座等组成，对于8-09机号采用局部组装机构，其他机号采用整体机构。
①叶轮叶型按新的前向风机理论进行设计。叶轮成形后经静、动平衡校正，因此运转平稳可靠。
②机壳用普通钢板焊接成蜗形壳整体。
③进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
④转动组由主轴、轴承箱，联轴器等组成，主轴由钢制成。对于8-09型No.71D，No.BD采用滚动轴承润滑油脂润滑，对于8-09型No.8.5、9采用滚动轴承润滑油润滑。

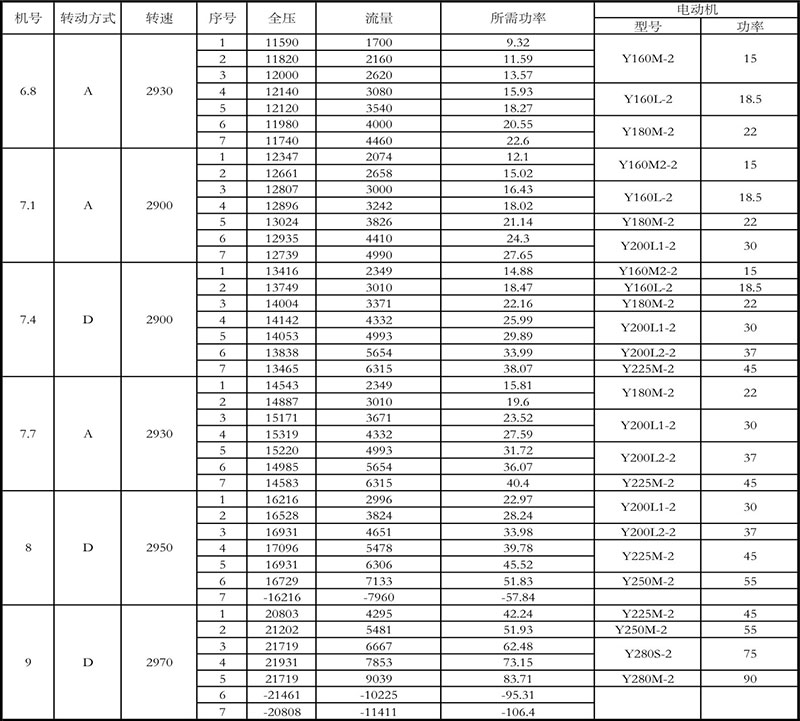

8-09高压离心通风机性能参数表
2、形式：8-09风机为单吸入，机号有No.6.8A、 7.1 D、 8D、 8.5D、 9D共五种。
9-12风机为单吸入，机号有No6.8A、7.1 A、7.7A、 8D、9D共五个机号。
8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视，如叶轮按顺时针方向旋转，称顺时针旋转风机，以“顺”表示，按逆时针方向旋转，称逆时针旋转风机，以“逆”表示。
风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机均可制成0°、 90°、180°三种角度。
3、结构特点：8-09、9-12风机由叶轮、机壳、进风口、转动组、密封件、机座等组成，对于8-09机号采用局部组装机构，其他机号采用整体机构。
①叶轮叶型按新的前向风机理论进行设计。叶轮成形后经静、动平衡校正，因此运转平稳可靠。
②机壳用普通钢板焊接成蜗形壳整体。
③进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。
④转动组由主轴、轴承箱，联轴器等组成，主轴由钢制成。对于8-09型No.71D，No.BD采用滚动轴承润滑油脂润滑，对于8-09型No.8.5、9采用滚动轴承润滑油润滑。

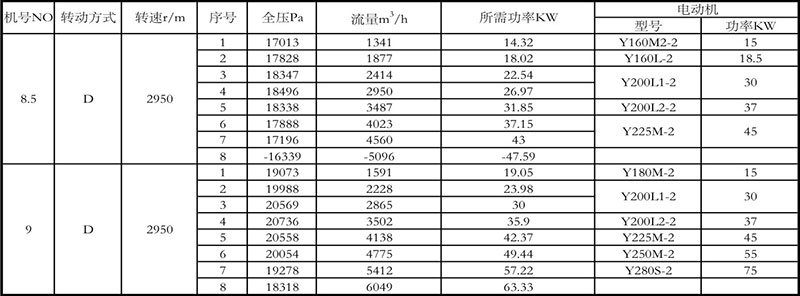

8-09高压离心通风机性能参数表

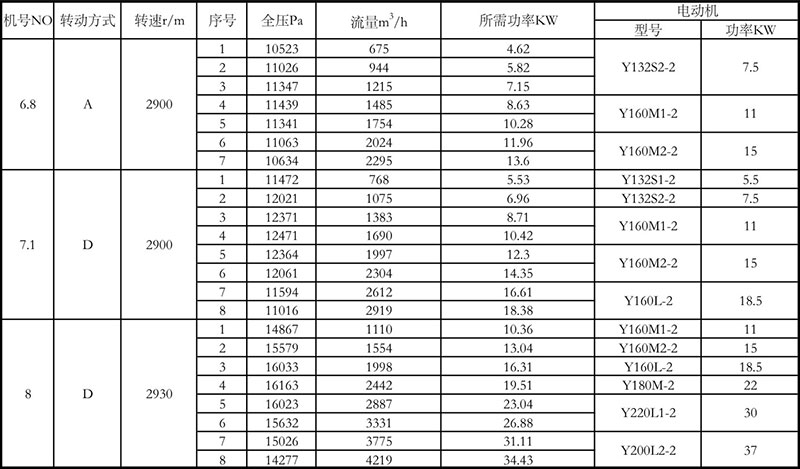

9-12型高压离心通风机性能表
